유선 메시 구성 (feat 스위치허브)

링크시스 MX5500 두 대(기존 한대 구성 후 한대 추가)로 wifi 메시를 구성해보았습니다.



wifi 메시를 구성하면 두대의 공유기가 내부 네트워크로 묶이며 동일한 wifi ssid(Service Set Identifier, wifi 이름)를 가지기 때문에 이동 시 wifi를 수동으로 변경해줘야 하는 번거로움이 없습니다.



공유기에 접속하는 모든 디바이스들이 내부 네트워크로 묶이면 DLNA을 통해 NAS의 미디어 컨텐츠에 접속하거나 프런터 사용, 스마트홈 구축 등에서 여러모로 편리합니다.



wifi 메시를 구성하면 공유기 모두 동일한 wifi ssid를 가지고 있어 신호 세기가 큰 공유기(가까운 공유기)에 자동으로 연결이 됩니다.



메시 구성 방법은 유선과 무선이 있는데 무선 메시는 구성은 간단하나 유선보다 속도 및 안정성이 떨어집니다.



유선 메시는 메인(Parent) 노드와 서브(Child) 노드가 유선으로 신호를 주고받아 속도 손실이 없고 무선 메시는 연결 속도 손실이 있지만 노드 간 선 연결이 필요 없는 장점이 있습니다.

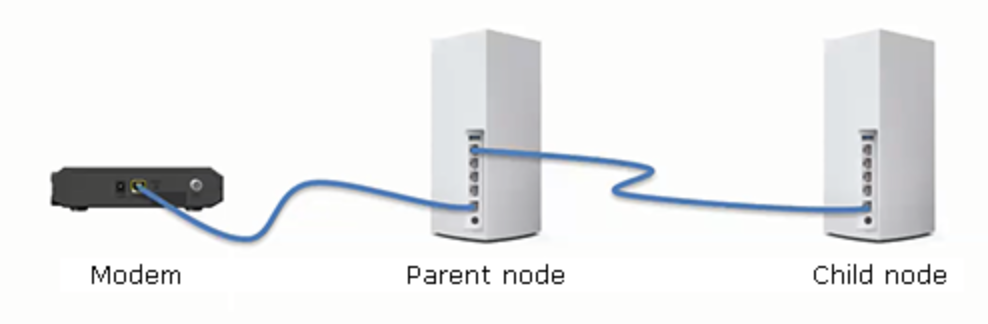

유선 메시를 위한 공유기 연결 - 출처 : Linksys

일반적으로 통신사 모뎀 - 메인 노드 - 서브 노드로 연결해주면 되는데 모뎀 - 메인 노드 간 연결은 벽면의 LAN 포트를 이용합니다. 그런데 메인 노드 - 서브 노드 간 연결이 문제입니다. 서로 거리가 멀어 직접 연결은 힘든데 스위치허브(스위칭허브)를 이용하면 이러한 문제를 해결할 수 있습니다.

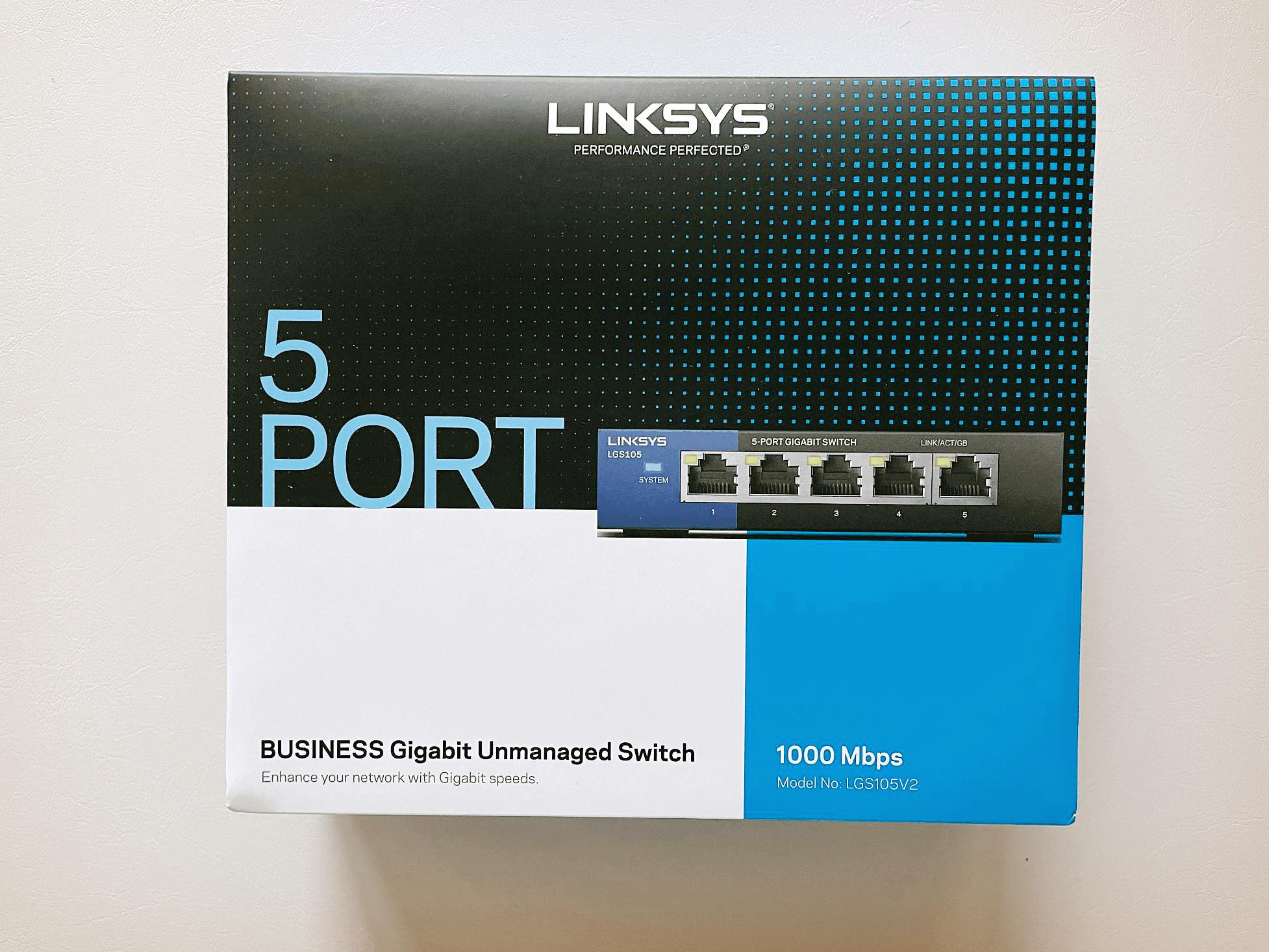

링크시스 스위치허브 LGS105

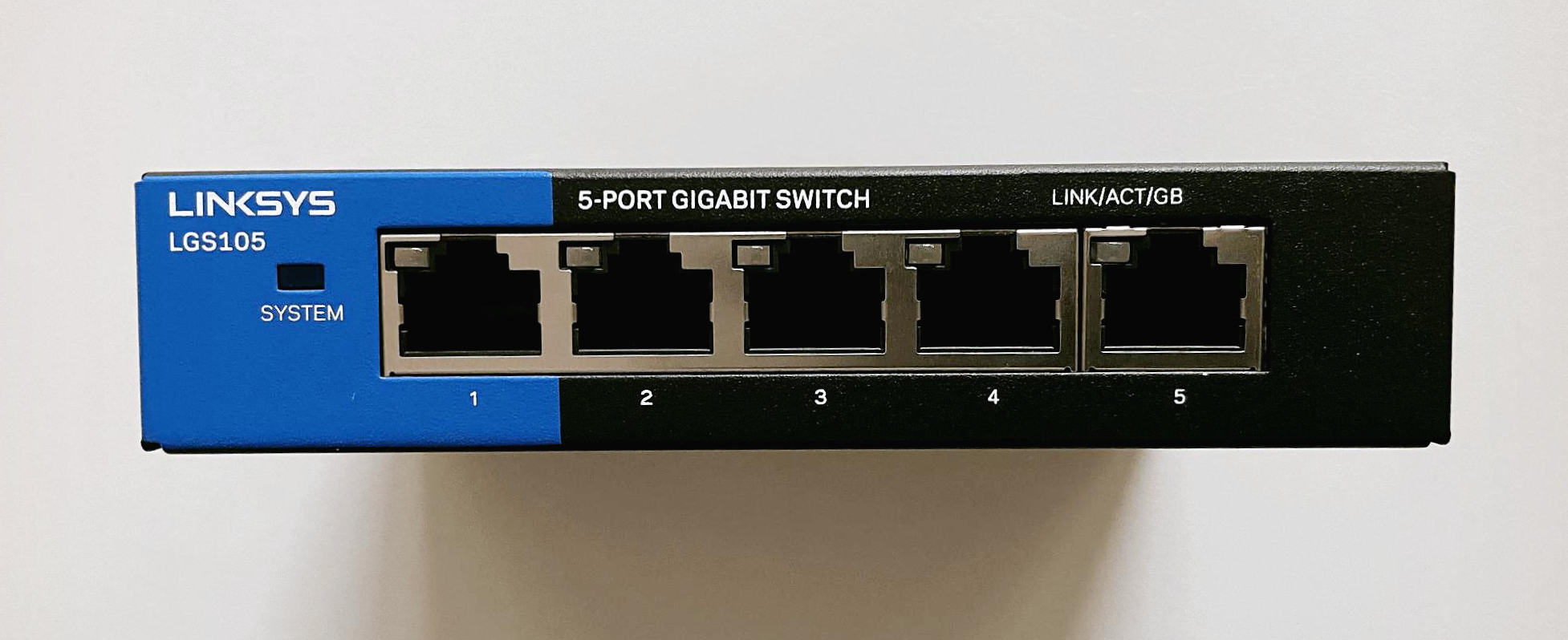

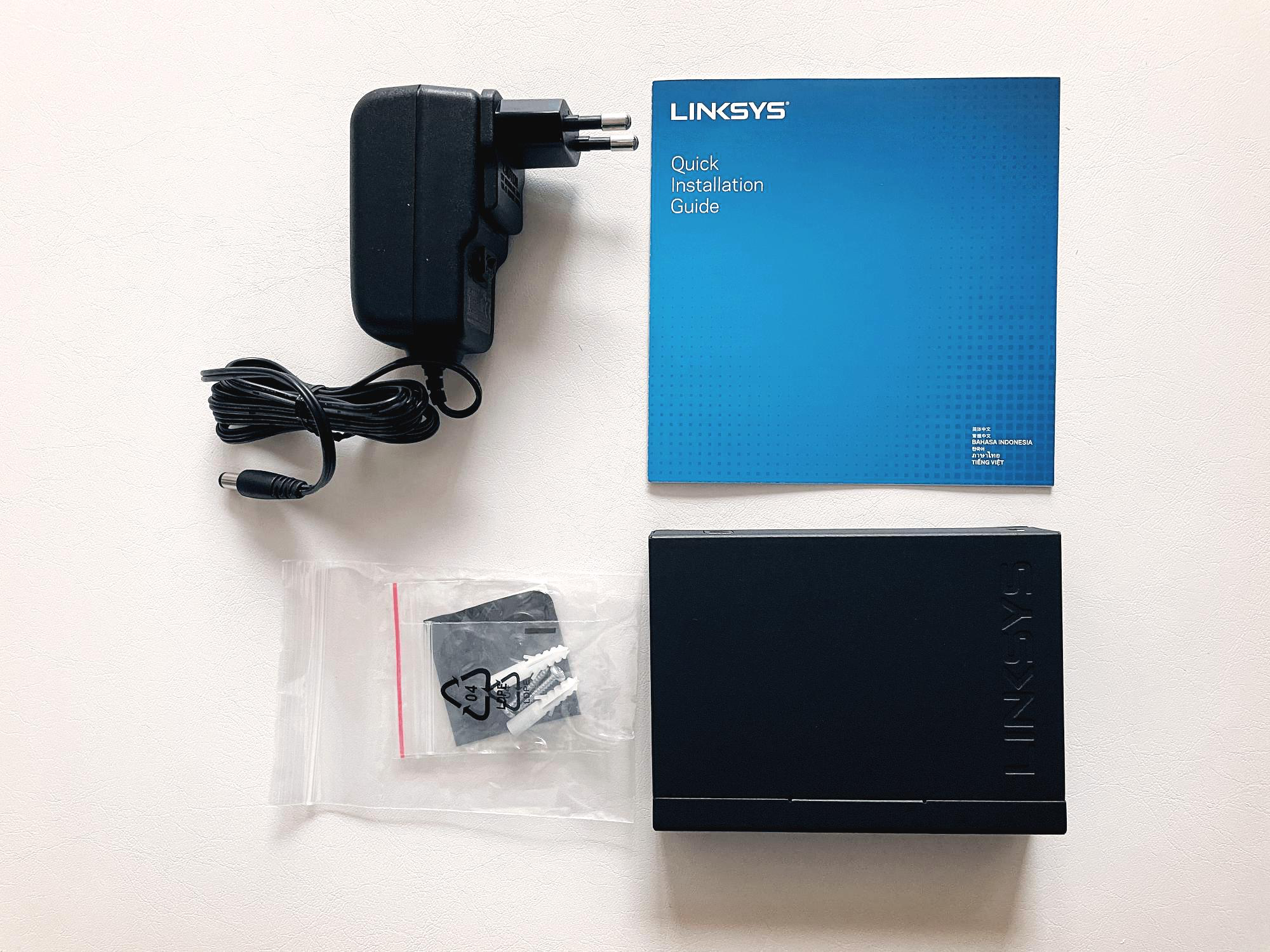

링크시스 기가비트 스위치 허브 LGS105는 5포트 허브로 크기가 작고(가로: 120mm / 세로: 86mm / 높이: 26mm) 묵직하네요. 철제 케이스라 매우 튼튼하고 열에도 강해 보입니다.



https://link.coupang.com/a/buEshF





모뎀 - 벽 포트 - (WAN)메인 노드(LAN) - 벽 포트 - (WAN)단자함 스위치허브(LAN) - 벽 포트 - (WAN)서브 노드





메인 노드 가까운 곳에 벽 포트가 두 개가 있어야합니다. 하나는 모뎀으로 부터 인터넷이 들어오는 포트, 하나는 메인 노드 공유기에서 나가는 랜선을 연결할 포트입니다. 벽면에 랜포트와 전화포트 두개가 함께 있는 곳 근처에 메인 노드를 두고 연결하면 됩니다.



메인 노드에서 나오는 랜선을 벽면의 전화 포트(또는 랜 포트)에 연결하고 단자함에서 해당 벽 랜포트와 이어진 랜선을 찾아 스위치 허브에 연결합니다. 스위치허브에서 서브 노드가 있는 벽면 랜포트 랜선을 찾아 연결해줍니다.

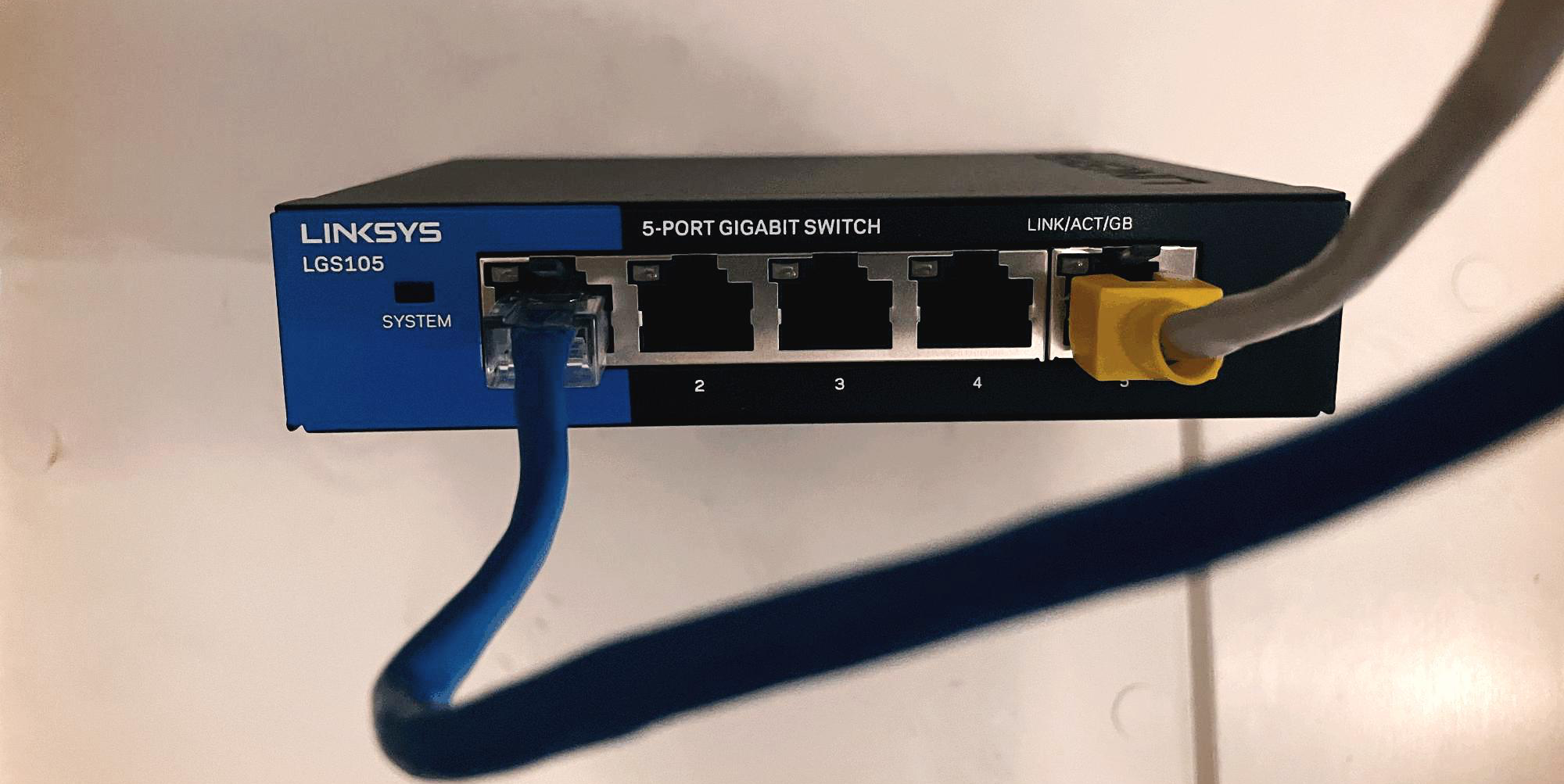

아래 스위치허브 사진에서 오른쪽 5번 포트는 메인 노드와 연결되고 왼쪽 1번 포트는 서브 노드와 연결됩니다.





케이블 TV 시청을 위해 KT 모뎀에서 벽면 랜 포트를 통해 KT 셋탑으로 바로 연결되기 때문에 스위치허브에 IGMP 기능은 필요 없습니다.

단자함이 작아 스위치허브가 안 들어갈까 걱정했지만 다행히 인터넷 모뎀과 스위치 모두 밀어 넣으니 들어가네요.

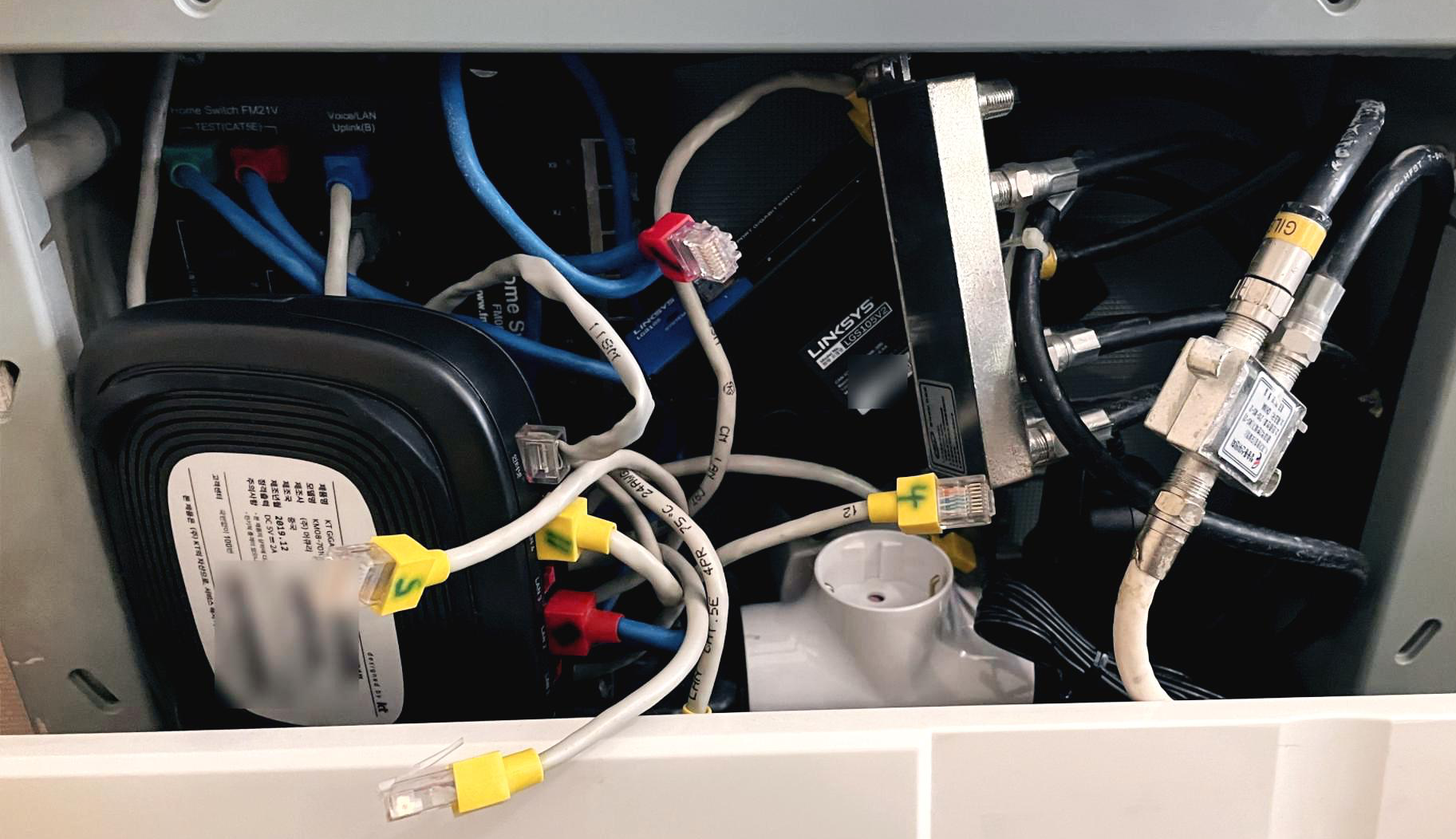

단자함 속 인터넷 모뎀과 스위치허브

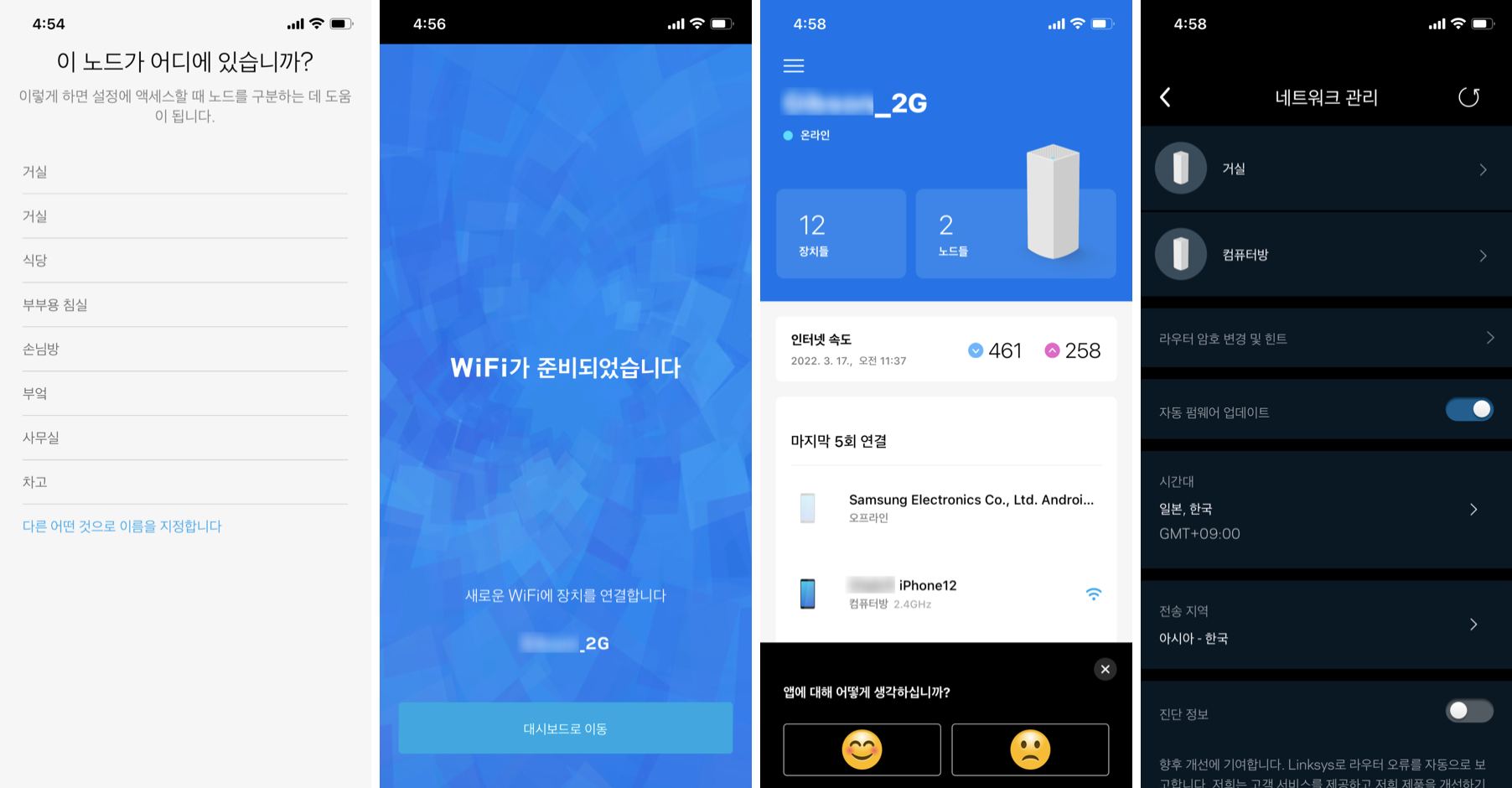

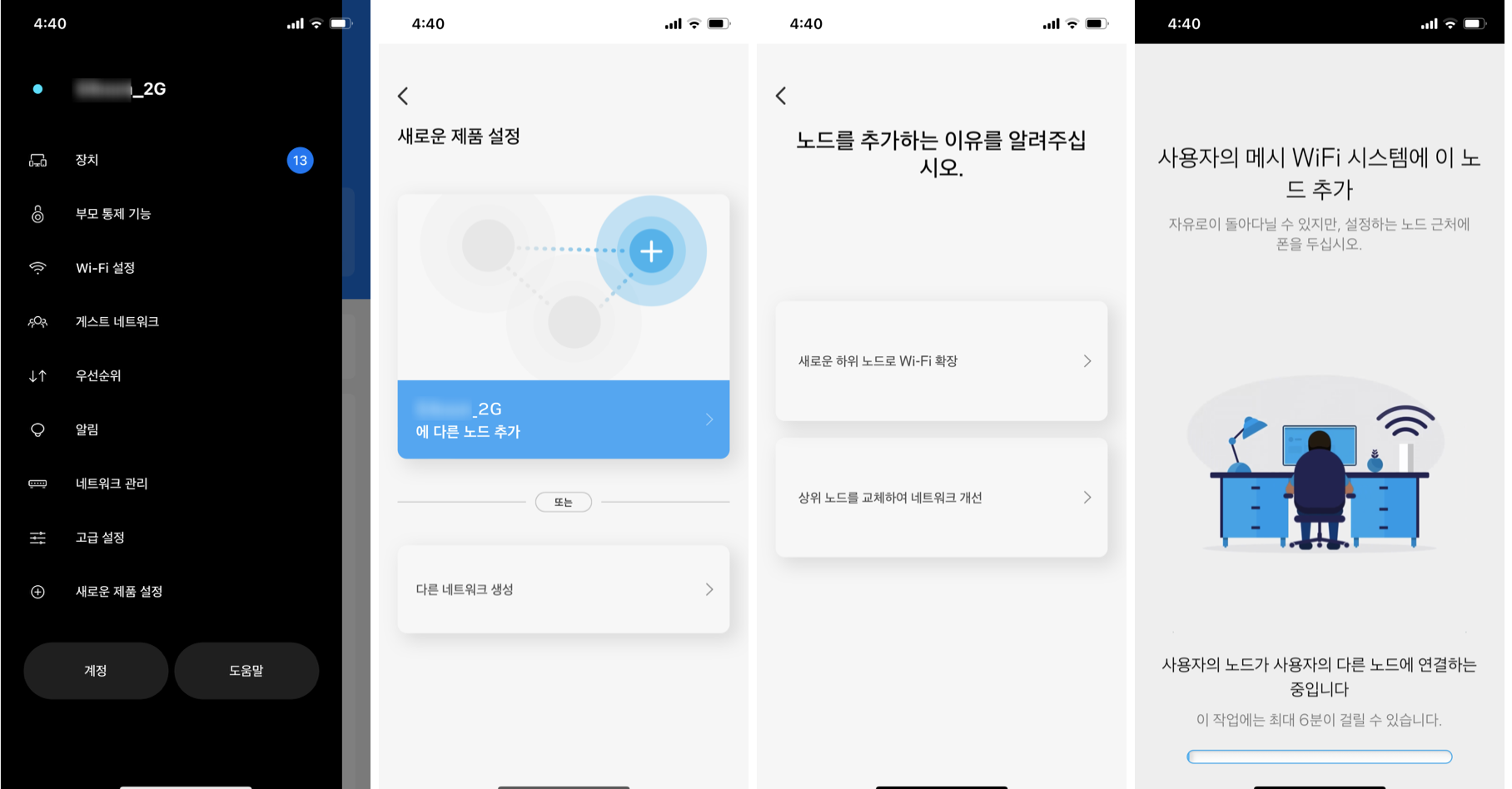

노드 세팅입니다. (새로운 제품 설정 -> ~에 다른 노드 추가 -> 새로운 하위 노드로 wifi 확장)





서브 노드 추가 후 wifi 신호는 ssid 변경 필요 없이 음영지역이 사라졌는데 서브 노드의 무선 5G 속도와 유선 속도가 메인 노드보다 느리네요.

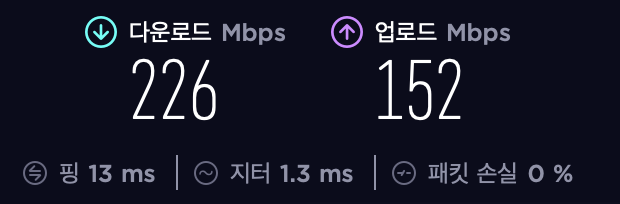

좌: 메인 노드 유선 속도, 우: 서브 노드 유선 속도



무선은 그렇다고 쳐도 서브 노드에 유선으로 연결한 디바이스의 인터넷 속도는 메인 노드와 비슷하게 나와야 할 것 같은데.. 메인 노드 유선(400 mbps) 대비 절반 가까이 준 것을 볼 수 있습니다.



메인 노드에 서브 노드를 직결해서 다시 테스트를 해봤습니다.  서브 노드 속도가 메인 노드와 비슷합니다.

다시 단자함에서 스위치를 꺼내 직접 연결하고 테스트를 해봤습니다. 스위치허브를 연결해도 속도가 잘 나오네요.

스위치허브를 단자함 메인 노드 랜선과 연결하고 서브 노드를 스위치에 바로 연결했습니다. 마찬가지로 속도가 잘 나옵니다.

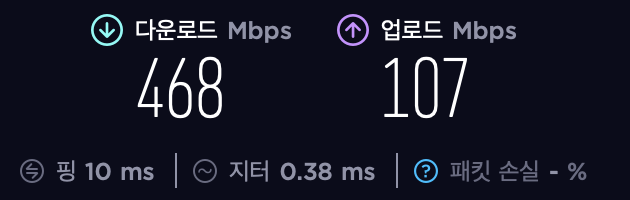

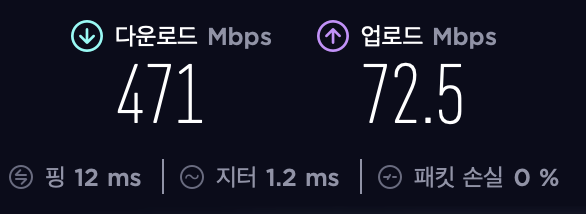

서브 노드 유선 속도



단자함과 컴퓨터방으로 연결된 랜선이 문제인 것 같습니다. 유선 메시 연결 시 연결되는 랜선의 품질 및 길이 등에 영향을 받는 단점이 있네요.
